Zašto većina radijatora za teške radnje ne radi u rudnicima na visokim temperaturama?

Gruzni kamioni i utovarači koji rade u rudnicima visokih temperatura često se spale kroz radijatore alarmantnom brzinom, ponekad svakih 6 do 12 mjeseci. Ponavljajuće pregrijavanje, puknuće jezgre i iznenadni gubitak rashladne tekućine koštaju rudare milijune dolara za vrijeme zastoja i zamjenske dijelove. Ali zašto standardni radijatori za teške radnje tako brzo propadaju u vrućim rudarskim uvjetima? Što biste trebali tražiti pri kupnji toplotnog radijatora za ekstremne uvjete? Ovaj vodič odgovara na oba pitanja.

1. za Tri glavna uzroka kvarova radijatora u rudnicima na visokim temperaturama

1.1 Toplotna umoranost Tihi ubojica

U rudniku visoke temperature, okolišni zrak može biti veći od 50 °C. U slučaju da je sustav za hlađenje u stanju neprekidne struje, potrebno je osigurati da je u stanju neprekidne struje. Ova stalna ekspanzija i kontrakcija naprijed radijator jezgro. Nakon stotina ciklusa, spojevi za lemljenje pucaju, vezi između cijevi i glave slabe i nastaju curenja iz štapova.

Tipični podaci:

Uobičajeni aluminijumski radijator doživljava mjerljivu deformaciju cijevi nakon samo 500 toplinskih ciklusa između 80 °C i 105 °C temperature hladnog sredstva.

Za razliku od toga, dobro dizajnirani radijator od bakra i bakra s dubokim perom može izdržati preko 2.000 ciklusa.

1.2 Preopterećenje sustava hlađenja i nedovoljno odbacivanje topline

Mnogi rudari pretpostavljaju da veći motor automatski znači dovoljno kapaciteta hlađenja. - Pogrešno. U rudnicima s visokim temperaturama, efektivno odbacivanje topline radijatora opada jer je razlika u temperaturi između zraka i rashladnog tekućine manja. U slučaju da je radijator namijenjen za 45 °C, on će izgubiti oko 15-20% svoje sposobnosti odbacivanja toplote pri 55 °C. Ako ne povećate veličinu jezgre ili izaberete toplinski otporan radijator s većom gustoćom peraja i optimiziranim razmakom cijevi, motor će se neprestano vrućiti, ubrzavajući razgradnju rashladne tekućine i unutarnju koroziju.

1.3 Vibracije i savijanje okvira

Putovi za rudnike rijetko su glatki. Stalna vibracija otpušta vezi između cijevi i peraja, dok skretanje okvira uzrokuje nepravilno poravnanje između radijatora i omotača. U rudnicima na visokim temperaturama, metali su već omekšani toplinom, što ih čini osjetljivijima na trljanje i pukotine.

2. - Što? Posebni izazovi rudnika na visokim temperaturama

Osim tri gore navedena uzroka, minama visoke temperature dodate se dva jedinstvena ubojica:

Prašina i toplota: fini prašak začepljuje praznine u peraju. Kad se prašina kombinuje s visokom toplinom, ona se oblikuje u tvrdu koru koju nijedan pritisnuti zrak ne može potpuno ukloniti. Ovo trajno izolira jezgro.

Niskokvalitetna rashladna tekućina: U udaljenim rudnicima se često koristi neobrađena voda iz rudnika, koja ima visok sadržaj minerala. Pri povišenim temperaturama minerali se osuše na unutarnju površinu, smanjujući prijenos toplote za čak 30%.

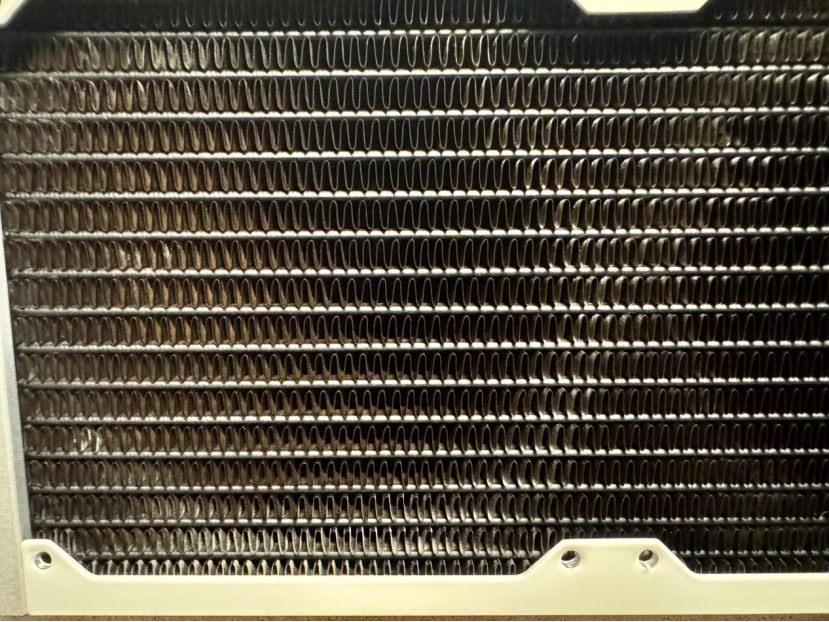

Slika 1: Radijatorske peraje začepljene prašinom iz rudnika.

Alternativni tekst: Kopanje adiator peraje blokirane prašine iz rudarskog kamiona.

3. Slijedi sljedeće: Kako odabrati radijator koji zaista ne grije Popis kupca

U slučaju da se radijator koristi za rad u rudnicima s visokim temperaturama, ne treba se oslanjati na opće tvrdnje o "teškom radnom stanju". Umjesto toga, provjerite sljedećih pet specifikacija:

3.1 Osnovni materijal

Bakr-meden je bolji od aluminija u toplinskoj provodljivosti (≈400 W/m·K vs. 235 W/m·K) i otpornosti na toplinski umor. Za ekstremnu toplinu, odaberite lem bez olova s većom točkom topljenja (260 °C).

Aluminij može raditi ako koristi spajeno (ne lemljeno) jezgro i deblje zidove cijevi (min 0.6 mm).

3.2 Gostija i oblik peraja

Standardno: 12-14 peraja po inču (FPI). Za rudnike visoke temperature: 8-10 FPI za smanjenje zamašljanja i poboljšanje protoka zraka u prašnjoj vrućini.

Odmaknut uzorak peraja povećava turbulenciju i prijenos toplote za 15-20%.

3.3 Dizajn cijevi

Duboko povučene cijevi s integriranim perajima (bez odvojenog lemljenja) otpornije su na toplinsko umorstvo.

U slučaju da je to potrebno, potrebno je utvrditi razinu i veličinu uobičajenih emisija.

3.4 Izgradnja hlačnika

U slučaju da je vozilo u stanju da se vrati na mjesto, mora se uzeti u obzir da je vozilo u stanju da se vrati na mjesto. Zavarivani spremnici su jači, ali teži za služba .

U slučaju da se u sustavu za proizvodnju električne energije koristi električna energija, to znači da se radi o povećanju energije u sustavu za proizvodnju električne energije.

3.5. marža za hlađenje

U slučaju da se ne primjenjuje propusnica, propusnica se može koristiti za proizvodnju električne energije. U slučaju da je motor u stanju da odbaci 200 kW topline pri temperaturi od 55 °C, radijator bi trebao imati kapacitet od 240 kW.

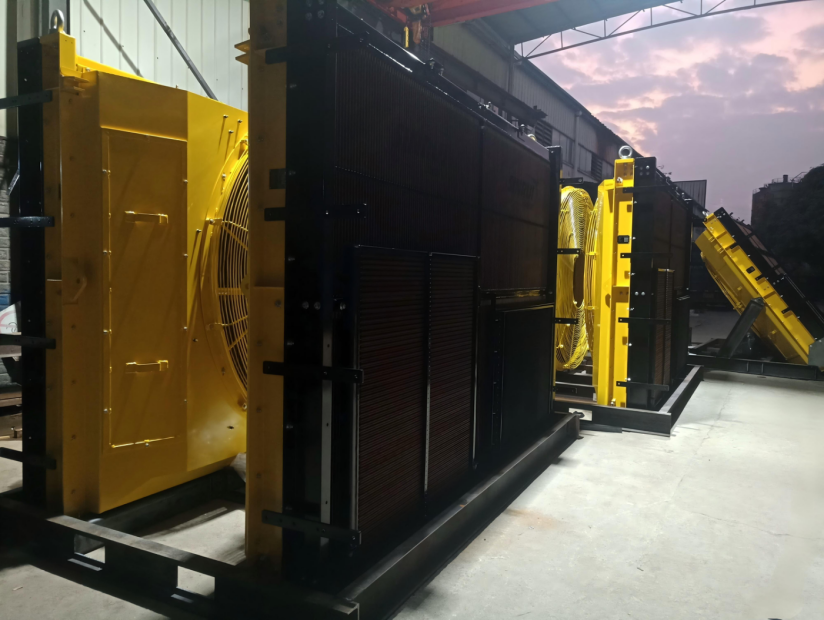

Slika 2: Teški bakarni radijator za rudarski kamion.

Alternativni tekst: Bakr-medenog radijatora s čeličnim spremnicima i okvirom za rudarske kamione.

4. - Što? Primjer iz stvarnog svijeta: Rudnik zlata u zapadnoj Africi

Zlatni rudnik u Maliju (prosječna temperatura 48 °C, vrhunac 52 °C) zamijenio je aluminijumske radijatore na svojim kamionima od 100 tona svakih 9 mjeseci. Nakon što smo prešli na toplotno otporan radijator s bakarno-medenim jezgrom, 8 FPI ofset pločica i čepom od čeličnog glave, isti radijatori rade već 28 mjeseci uz samo malo čišćenja. Rudnik je uštedio 18.000 dolara po kamionu godišnje u troškovima zamjene radijatora.

- Pet. Zaključak Uložite u pravu otpornost na toplinu

Većina radijatora za teške radnje ne radi u rudnicima visokih temperatura ne zato što su jeftini, već zato što su dizajnirani za umjerene klime (35 °C, niska prašina, minimalna vibracija). Kada radite u stvarnoj vrućini 50°C+, prašnjavom zraku i na nerednim cestama trebate poseban toplotnog otporan radijator. Koristite gore naveden popis da biste osporili svog dobavljača. Još bolje, zamolite za izvješća o testiranju toplotnog ciklusa i studije slučajeva. Radijator koji traje 3 godine umjesto 1 godine, isplati se mnogo puta više.

Ključna stvar: Ne kupujte samo radijator. Kupite toplinsko rješenje napravljeno za stvarnu radnu temperaturu vašeg rudnika.
